传输分集（ transmit diversity ）的目的是抗衰落，用于提高信号传输的可靠性，主要针对小区边缘用户。为了实现传输分集，需要通过层映射将调制后的数据（ symbols ）分到不同的层，再通过预编码将数据映射到天线端口。
在这里我们假设调制方式为 QPSK，天线端口数为两个。
层映射（ Layer mapping ）

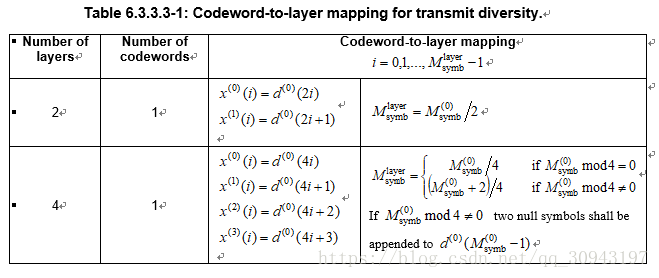

因为每个码字长度为 32 比特，所以调制之后会有 16 个 symbols，由于层映射的层数等于天线的端口数，所以层映射的过程就是将 16 个 symbols 分到两层，分层的方法如下图所示：
其中，$M_{symb}^{layer}$是每层的 symbols 数目，即 $M_{symb}^{layer}$ = 8，$M_{symb}^{(0))}$为第“0”个码字调制后的 symbols 数，即 $M_{symb}^{(0))}$ = 16。
预编码（ Precoding ）
调制后的数据层映射之后要进行预编码，预编码将数据映射到天线端口。
预编码输出：
其中，$M^{ap}_{symb}$为每一个天线端口的 symbols 数，即 $M^{ap}_{symb} = 2*M_{symb}^{layer} = 16$。
预编码公式为：
其中，$i=0,1,…,M^{ap}_{symb} - 1$
总结：
虽然层映射之后，每一层只有一半的 symbols（以 2 个天线端口为例）， 但是预编码之后每个天线端口传输的数据包含所有的 symbols，只是数据的传输形式不同（推导一下预编码的输出结果就能看出来了），也就是说传输分集是多个天线端口发送相同的数据（但是数据形式不同）。
参考材料：
TS36.211 v10.3
